POWER TRANSMISSION: KOMPONEN, PRINSIP KERJA, DAN APLIKASI DALAM INDUSTRI

Dalam dunia industri modern, sistem power transmission atau transmisi daya memegang peranan penting dalam memastikan energi mekanik dapat dipindahkan secara efisien dari satu komponen ke komponen lainnya. Tanpa sistem transmisi daya yang baik, mesin tidak dapat beroperasi secara optimal, bahkan bisa mengalami kerusakan dini.

Power transmission mencakup berbagai komponen mekanis dan elektromekanis yang bekerja bersama untuk mentransfer energi dari sumber daya—biasanya elektromotor—ke beban kerja. Artikel ini akan membahas secara komprehensif berbagai komponen utama dalam sistem transmisi daya, termasuk elektromotor, gear reducer, coupling, roller chain, sprocket, pulley, dan belt, beserta prinsip kerja dan aplikasinya dalam industri.

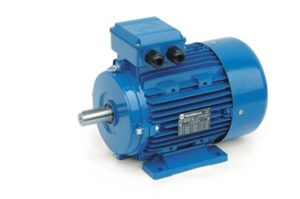

1. Elektromotor sebagai Sumber Daya

Elektromotor merupakan komponen utama dalam sistem power transmission yang berfungsi mengubah energi listrik menjadi energi mekanik berupa putaran.

Jenis Elektromotor

Beberapa jenis elektromotor yang umum digunakan antara lain:

• • • Motor AC (Induksi dan Sinkron)
    • Motor DC
    • Motor Servo
    • Motor Stepper

Motor induksi AC adalah yang paling banyak digunakan di industri karena keandalannya, biaya yang relatif rendah, dan perawatan yang mudah.

Prinsip Kerja

Elektromotor bekerja berdasarkan prinsip elektromagnetik. Arus listrik yang mengalir melalui kumparan menghasilkan medan magnet yang berinteraksi dengan rotor, sehingga menghasilkan gerakan putar.

Peran dalam Power Transmission

Elektromotor menjadi titik awal dalam sistem transmisi daya. Energi yang dihasilkan kemudian diteruskan melalui berbagai komponen seperti gear reducer atau belt system untuk disesuaikan dengan kebutuhan aplikasi.

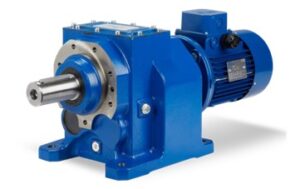

2. Gear Reducer (Gearbox)

Gear reducer atau gearbox berfungsi untuk mengurangi kecepatan putaran dari motor sekaligus meningkatkan torsi.

Fungsi Utama

• • Menurunkan RPM (rotasi per menit)
  • Meningkatkan torsi output
  • Menyesuaikan karakteristik daya dengan kebutuhan mesin

Jenis Gear Reducer

• • Worm Gear
  • Planetary Gear
  • Bevel Gear

Prinsip Kerja

Gear reducer bekerja dengan menggunakan roda gigi dengan ukuran berbeda. Roda gigi kecil yang terhubung ke motor akan memutar roda gigi yang lebih besar, sehingga menghasilkan kecepatan lebih rendah tetapi dengan torsi lebih besar.

Aplikasi

Digunakan pada conveyor, mixer, crane, dan berbagai mesin industri lainnya yang membutuhkan kontrol kecepatan dan torsi.

3. Coupling (Kopling)

Coupling adalah komponen yang menghubungkan dua poros untuk mentransmisikan daya dari satu poros ke poros lainnya.

 Fungsi Coupling

• • Menghubungkan shaft motor dengan shaft mesin
  • Mengkompensasi misalignment (ketidaksejajaran)
  • Meredam getaran
  • Melindungi sistem dari beban berlebih

Jenis Coupling

• • Rigid Coupling
  • Flexible Coupling
  • Jaw Coupling
  • Grid Coupling

Prinsip Kerja

Coupling memungkinkan transfer daya sambil tetap memberikan fleksibilitas untuk mengurangi tekanan akibat ketidaksempurnaan pemasangan atau beban dinamis.

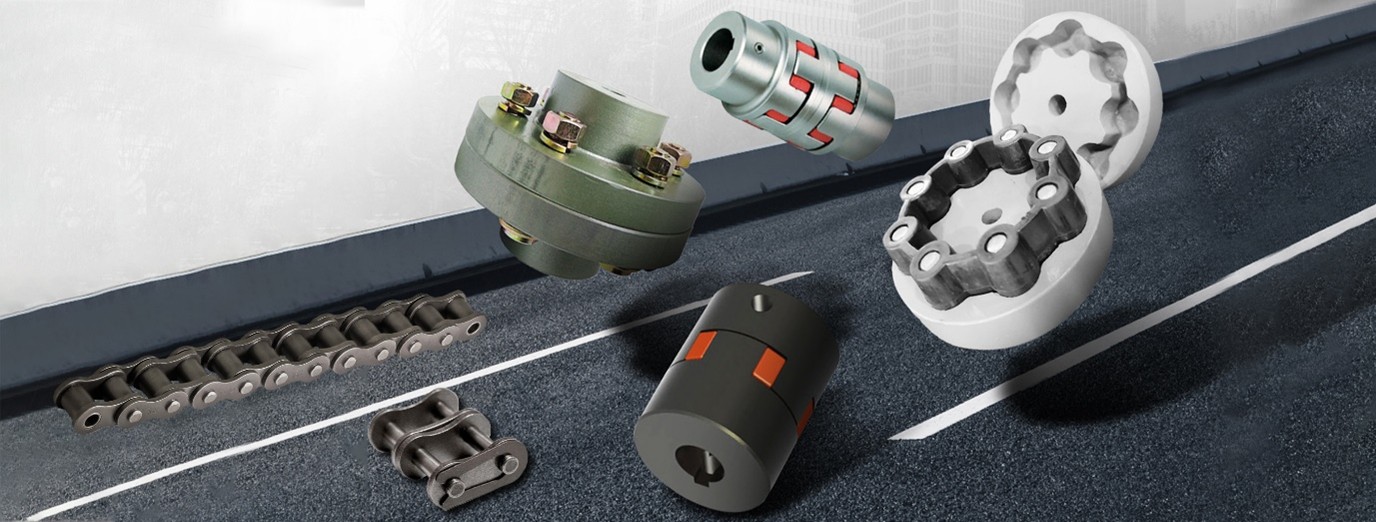

Berbagai jenis coupling (kopling) berkualitas Durajoint dari Duravaz dapat didapatkan di Central Technic. Tersedia untuk FCL, chain couplings, GS / GR kompatibel, Jaw Couplings (tipe L), NM dan MH.

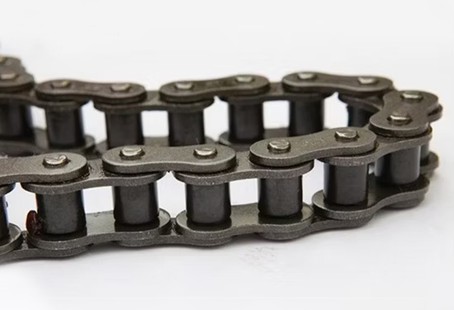

4. Roller Chain

Roller chain adalah salah satu metode transmisi daya yang menggunakan rantai logam untuk mentransfer gerakan antar sprocket.

Karakteristik

• • Kuat dan tahan lama
  • Cocok untuk beban berat
  • Efisiensi tinggi

Komponen Utama

• • Pin
  • Bush
  • Roller
  • Plate

Prinsip Kerja

Roller chain bekerja dengan mengaitkan sprocket yang berputar. Ketika sprocket penggerak berputar, rantai akan bergerak dan memutar sprocket yang terhubung ke beban.

Kelebihan

• • Tidak mudah slip
  • Cocok untuk jarak yang cukup jauh
  • Tahan terhadap kondisi lingkungan ekstrem

Berbagai ukuran rantai industri (industrial roller chains) berkualitas Duralink dari Duravaz maupun roller chains TRP Daido Japan dapat didapatkan di Central Technic. Tersedia standar ANSI seperti RS 35, RS 40, RS 60, RS 80 dst. maupun British Standard (BS) seperti 06B, 10B, 12B dan 16B baik untuk satu jalur (simplex), dua jalur (duplex) maupun tiga jalur (triplex)

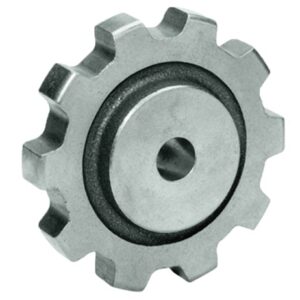

5. Sprocket

Sprocket adalah roda bergigi yang bekerja bersama roller chain untuk mentransmisikan daya.

Fungsi

• • Menggerakkan atau digerakkan oleh chain
  • Menentukan rasio kecepatan

Jenis Sprocket

• • Simplex (single row)
  • Duplex (double row)
  • Triplex (triple row)

Material

Biasanya terbuat dari baja karbon atau baja tahan karat untuk daya tahan yang tinggi.

Peran dalam Sistem

Sprocket menentukan kecepatan output berdasarkan jumlah gigi. Semakin besar sprocket, semakin lambat putarannya tetapi lebih besar torsinya.

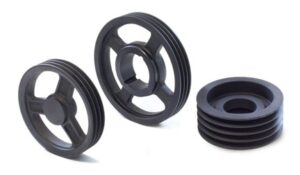

6. Pulley

Pulley adalah komponen berbentuk roda yang digunakan bersama belt untuk mentransmisikan daya.

Fungsi

• • Mengubah arah gaya
  • Mengatur kecepatan rotasi
  • Mendukung sistem belt

Jenis Pulley

• • Flat Pulley
  • V-Pulley
  • Timing Pulley
  • Step Pulley

Prinsip Kerja

Pulley bekerja dengan memanfaatkan gesekan antara belt dan permukaan pulley untuk mentransfer daya dari satu poros ke poros lainnya.

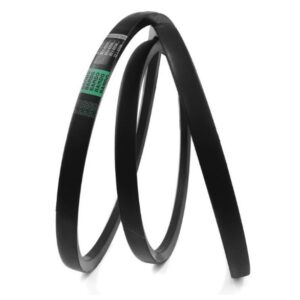

7. Belt (Sabuk)

Belt adalah elemen fleksibel yang digunakan bersama pulley untuk mentransmisikan daya.

Jenis Belt

• • V-Belt
  • Flat Belt
  • Timing Belt
  • Ribbed Belt

Keunggulan

• • Operasi lebih halus dan senyap
  • Tidak memerlukan pelumasan
  • Mudah dalam pemasangan dan perawatan

Kekurangan

• • Dapat mengalami slip
  • Tidak cocok untuk beban sangat berat
  • Umur pakai terbatas

Prinsip Kerja

Belt mentransfer daya melalui gesekan dengan pulley. Pada timing belt, digunakan sistem gigi untuk mencegah slip.

8. Perbandingan Sistem Transmisi

Komponen	Keunggulan	Kekurangan
Gear Reducer	Torsi Tinggi, Presisi Tinggi	Mahal, Butuh Pelumasan
Chain Drive	Kuat, Tidak Slip	Bising, Perlu Pelumasan
Belt Drive	Halus, Murah	Slip, Tidak Tahan Beban Berat

9. Integrasi Sistem

Dalam aplikasi nyata, komponen-komponen ini jarang digunakan secara terpisah. Sebuah sistem transmisi daya biasanya terdiri dari:

• • Elektromotor → sumber tenaga
  • Coupling → penghubung awal
  • Gear reducer → pengatur kecepatan dan torsi
  • Transmission media (chain atau belt)
  • Output shaft → beban kerja

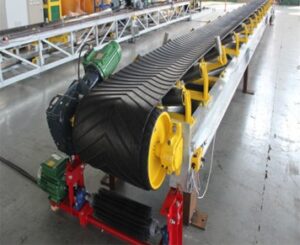

Contoh Sistem

Pada conveyor industri:

• • Motor menghasilkan putaran
  • Gearbox menurunkan kecepatan
  • Chain dan sprocket menggerakkan roller conveyor

10. Faktor Pemilihan Sistem Transmisi

Dalam merancang sistem power transmission, beberapa faktor penting harus dipertimbangkan:

1. 1. Beban : Berat dan jenis beban menentukan jenis transmisi yang digunakan.

1. 2. Kecepatan : Aplikasi dengan kecepatan tinggi cenderung menggunakan belt.

1. 3. Lingkungan : Lingkungan berdebu atau basah memerlukan komponen tahan korosi.

1. 4. Efisiensi : Gear dan chain memiliki efisiensi lebih tinggi dibanding belt.

1. 5. Biaya : Belt lebih ekonomis, sedangkan gear lebih mahal tetapi lebih presisi.

11. Perawatan dan Maintenance

Sistem transmisi daya memerlukan perawatan rutin untuk memastikan kinerja optimal:

Gearbox

• • Ganti oli secara berkala
  • Periksa keausan gear

Chain

• • Pelumasan rutin
  • Penyesuaian ketegangan

Belt

• • Cek keausan
  • Pastikan ketegangan sesuai

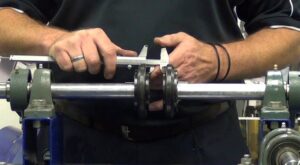

Coupling

• • Periksa alignment
  • Cek kondisi elastomer (jika ada)

12. Tren Teknologi dalam Power Transmission

Seiring perkembangan teknologi, sistem power transmission juga mengalami inovasi:

1. 1. Smart Monitoring

Sensor digunakan untuk memantau getaran, suhu, dan kondisi komponen.

1. 2. Material Baru

Penggunaan material komposit yang lebih ringan dan tahan lama.

3. Efisiensi Energi

Desain yang lebih hemat energi untuk mendukung industri berkelanjutan.

4. Integrasi IoT

Sistem transmisi kini dapat terhubung dengan jaringan untuk analisis data secara real-time.

Kesimpulan

Power transmission adalah bagian vital dalam sistem mekanik industri yang memungkinkan energi dari elektromotor ditransfer secara efisien ke berbagai jenis beban. Komponen seperti gear reducer, coupling, roller chain, sprocket, pulley, dan belt memiliki fungsi dan karakteristik masing-masing yang saling melengkapi.

Pemilihan sistem transmisi yang tepat harus mempertimbangkan faktor seperti beban, kecepatan, lingkungan, dan biaya. Selain itu, perawatan yang baik sangat penting untuk memastikan umur panjang dan efisiensi sistem.

Dengan perkembangan teknologi, sistem transmisi daya semakin canggih dan efisien, mendukung kebutuhan industri modern yang menuntut produktivitas tinggi dan konsumsi energi yang rendah.
