Rubber Conveyor Belts : Jenis, Aplikasi Industri, dan Karakteristik Teknis.

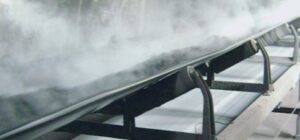

Rubber conveyor belt atau sabuk konveyor berbahan karet merupakan salah satu komponen vital dalam sistem pemindahan material di berbagai industri. Perannya sangat penting dalam meningkatkan efisiensi operasional, mengurangi biaya tenaga kerja, serta memastikan proses produksi berjalan secara kontinu dan stabil. Conveyor belt digunakan untuk memindahkan berbagai jenis material, mulai dari bahan mentah, batu bara, batu pecah dan bijih mineral hingga produk jadi, baik di pertambangan yang tersebar di berbagai daerah maupun industri manufaktur.
MENGENAL KONSEP TENSILE STRENGTH DAN PERBEDAAN EP DENGAN NN
Dalam artikel ini kita juga akan membahas secara mendalam tentang struktur rubber conveyor belts, termasuk industri yang menggunakannya, beda antara conveyor EP100, EP125, EP150, konsep tensile strength (kekuatan tarik), jenis-jenis belt berdasarkan desain seperti general purpose, chevron, sidewall, dan bucket elevator, serta klasifikasi berdasarkan material yang dibawa seperti oil resistant, heat resistant, fire retardant, abrasion resistant, dan steel cord conveyor belts.
Industri yang Menggunakan Rubber Conveyor Belts
Rubber conveyor belt digunakan secara luas di berbagai sektor industri. Berikut adalah beberapa industri utama yang sangat bergantung pada sistem conveyor:
-

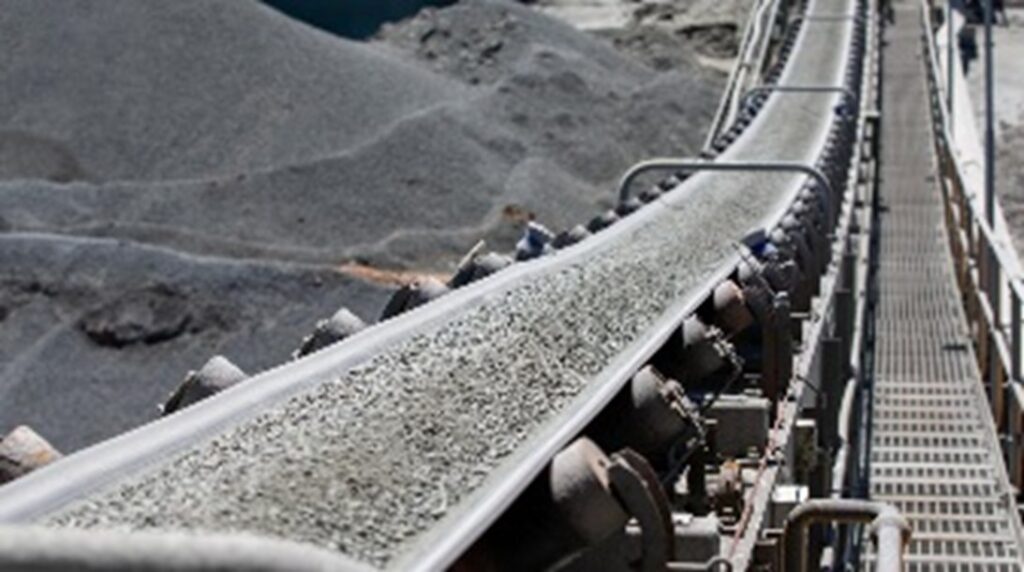

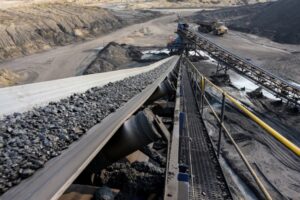

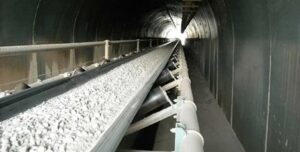

Industri Pertambangan
Industri pertambangan merupakan pengguna terbesar conveyor belt. Material seperti batu bara, bijih besi, emas, dan mineral lainnya dipindahkan dalam jumlah besar menggunakan belt conveyor. Sistem ini memungkinkan transportasi material dari area tambang ke fasilitas pengolahan dengan efisiensi tinggi.
|
Jenis Tambang |
Lokasi |
Provinsi/Area |
| Dolomit | Gresik, Lamongan, Tuban | Jawa Timur |
| Batu Andesit (stone quarry) | Mojokerto, Banyuwangi, Pasuruan | Jawa Timur |
| Magelang, Klaten, Batang | Jawa Tengah | |
| Purwakarta, Tasikmalaya, Subang, Bandung, Bogor, Rumpin | Jawa Barat
Jakarta, Bogor, Depok, Tangerang, Bekasi (Jabodetabek) |
|
| Balikpapan, Samarinda, Kutai Kartanegara | Kalimantan Timur | |
| Banjarmasin | Kalimantan Selatan | |
| Palu | Sulawesi Tengah | |
| Batubara | Melawi, Sambas, Sanggau, Sintang, Kapuas Hulu, Kayong Utara, Bengkayang, Mempawah, dan Landak | Kalimantan Barat |
| Barito, Kotawaringin, Kapuas, Sukamara, Gunung Mas, Lamandau, Katingan, Murung Raya, dan Seruyan | Kalimantan Tengah | |
| Tana Tidung, Malinau, Nunukan, dan Bulungan | Kalimantan Utara | |
| Samarinda, Kutai Timur, Kutai Barat, Paser, Berau, Mahakam Ulu, dan Kutai Kartanegara | Kalimantan Timur | |
| Pulau Laut, Banjarbaru, Hulu Sungai Selatan dan Tengah, Kotabaru, Banjar, Balangan, dan Tapin |
Kalimantan Selatan |
Tabel di atas menunjukkan persebaran wilayah industri pertambangan di Indonesia. Setiap area memiliki karakteristik dan kebutuhan operasional yang berbeda, termasuk dalam sistem pemindahan material. Dengan pemilihan dan penggunaan jenis dan kualitas (grade) yang sesuai dapat mengoptimalkan efisiensi dan efektifitas pemindahan material.
-
Industri Semen
Dalam industri semen, conveyor belt digunakan untuk memindahkan bahan baku seperti batu kapur, tanah liat, dan pasir ke proses produksi. Selain itu, conveyor juga digunakan untuk memindahkan produk jadi seperti semen dalam bentuk curah maupun kemasan.
-

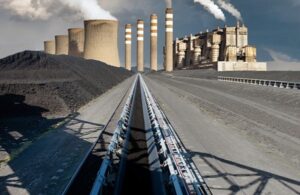

Industri Pembangkit Listrik
Pembangkit listrik berbahan bakar batu bara menggunakan conveyor belt untuk mengangkut batu bara dari tempat penyimpanan ke boiler. Keandalan conveyor sangat penting karena gangguan kecil dapat mempengaruhi pasokan energi.
-
Industri Beton Pracetak (Precast)
Banyak digunakan dalam proses pembuatan produk-produk pracetak seperti Pagar Panel Beton, Saluran Air U Ditch, Box Culvert, Pipa Beton Bertulang (RCP)
-
Industri Pakan Ternak (Feedmill)
Dalam industri ini, conveyor belt digunakan untuk memindahkan bahan baku, pemrosesan (bucket elevator) dan produk jadi.
-

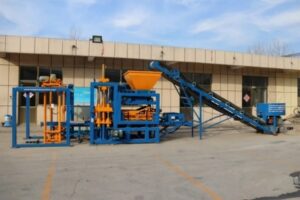

Industri Bata Ringan (Light Block)
Bata ringan adalah salah satu material bangunan yang makin populer digunakan di dunia konstruksi modern karena sifatnya yang ringan dan kuatdan banyak digunakan sebagai pengganti dari bata merah tradisional yang terbuat dari tanah liat. Proses pembuatannya melibatkan penggunaan rubber conveyor belts.
-

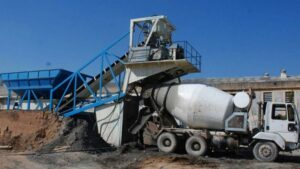

Batching plant (Readymix)
Sebagai salah satu pendukung utama sektor konstruksi, batching plant membutuhkan rubber conveyor belts dalam proses produksinya.

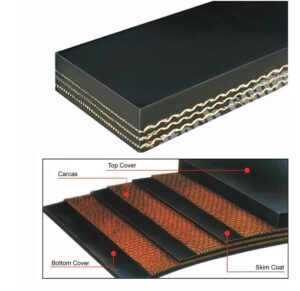

Bagian / Lapisan Conveyor Belt Karet
Secara umum, conveyor belt karet terdiri dari beberapa lapisan utama berikut:
- Top Cover (Lapisan Karet Atas)
-
- Lapisan paling atas yang langsung kontak dengan material.
- Fungsi:
- Tahan aus (abrasi), panas, minyak, atau bahan kimia.
- Melindungi bagian dalam belt.
- Biasanya lebih tebal karena menerima beban dan gesekan paling besar.
- Carcass / Ply (Lapisan Penguat / Rangka)
-
- Inti struktur belt (kerangka utama).
- Terbuat dari:
- Kain tekstil (polyester, nylon/NN, EP)
- Atau kawat baja (steel cord)
- Fungsi:
- Memberikan kekuatan tarik (tensile strength).
- Menjaga bentuk dan fleksibilitas belt.
- Skim / Adhesive Layer (Lapisan Perekat)
-
- Lapisan karet tipis di antara carcass dan cover.
- Fungsi:
- Merekatkan semua lapisan agar tidak terpisah.
- Menambah fleksibilitas dan daya tahan.
- Bottom Cover (Lapisan Karet Bawah)
-
- Bagian bawah belt yang kontak dengan roller/idler.
- Fungsi:
- Melindungi belt dari gesekan dengan sistem conveyor.
- Biasanya lebih tipis dari top cover karena tidak kontak langsung dengan material.
Ringkasan Struktur (dari atas ke bawah)
- Top Cover (karet atas)
- Adhesive / Skim Layer
- Carcass / Ply (lapisan penguat, bisa multi-layer)
- Adhesive Layer
- Bottom Cover (karet bawah)
Catatan Tambahan
- Jumlah lapisan carcass (ply) bisa lebih dari satu (misalnya 2–6 ply).
- Untuk aplikasi berat (tambang, batu bara), sering digunakan:
- steel cord belt (lebih kuat).
- Permukaan atas bisa bervariasi :
- Bergerigi (chevron)
- Bertekstur anti-slip (roughtop)
- Sidewall untuk kemiringan tinggi, bisa dikombinasikan dengan cleat (sekat) dengan ketinggian tertentu menyesuaikan material yang diangkut.
Tensile Strength pada Rubber Conveyor Belt
Pengertian Tensile Strength
Tensile strength adalah kemampuan suatu material untuk menahan gaya tarik sebelum mengalami kerusakan atau putus. Dalam konteks conveyor belt, tensile strength sangat penting karena menentukan seberapa kuat belt dalam menahan beban material yang diangkut.
Faktor yang Mempengaruhi Tensile Strength
Beberapa faktor yang mempengaruhi tensile strength conveyor belt antara lain:
- Jenis material karkas (polyester, nylon, atau steel cord)
- Spesifikasi kekuatan tarik carcass (EP 100, EP 125, EP 200, NN 100 dst.)
- Ketebalan belt
- Kualitas lapisan karet
- Kondisi operasional
(temperatur, kelembaban, dan
lingkungan kerja)
Jenis Karkas Berdasarkan Tensile Strength
- EP (Polyester-Nylon): Kombinasi fleksibilitas dan kekuatan.
EP dinyatakan sebagai EP 100, EP 125, EP 150, EP 200 dan seterusnya. Di mana EP 125 menyatakan kekuatan tarik per lapis benang penguat yakni 125 N/mm. Jika terdapat penulisan EP 500/4 maka dapat dipahami sebagai rubber conveyor belts EP 125 dengan 4 lapis benang sehingga memiliki tensile strength total 500 N/mm. Sedangkan jika terdapat 4 ply EP 100 maka tensile total adalah 400 N/m. Sehingga dapat disimpulkan juka menggunakan EP 125 maka tensile strength 25% lebih kuat, 1,25x 400 N/m = 500 N/m).
Kelebihan conveyor EP dibanding NN adalah ketahanan jangka panjang terhadap kemuluran karena rajut memanjang menggunakan polyester tapi tetap memiliki daya tampung (troughability) yang tinggi sebagaimana NN karena kelenturan si bentang lebar yang menggunakan rajut nylon.
- NN (Nylon-Nylon): Tahan terhadap beban kejut
- Steel Cord: Memiliki tensile strength sangat tinggi,cocok untuk jarak panjang dan beban berat

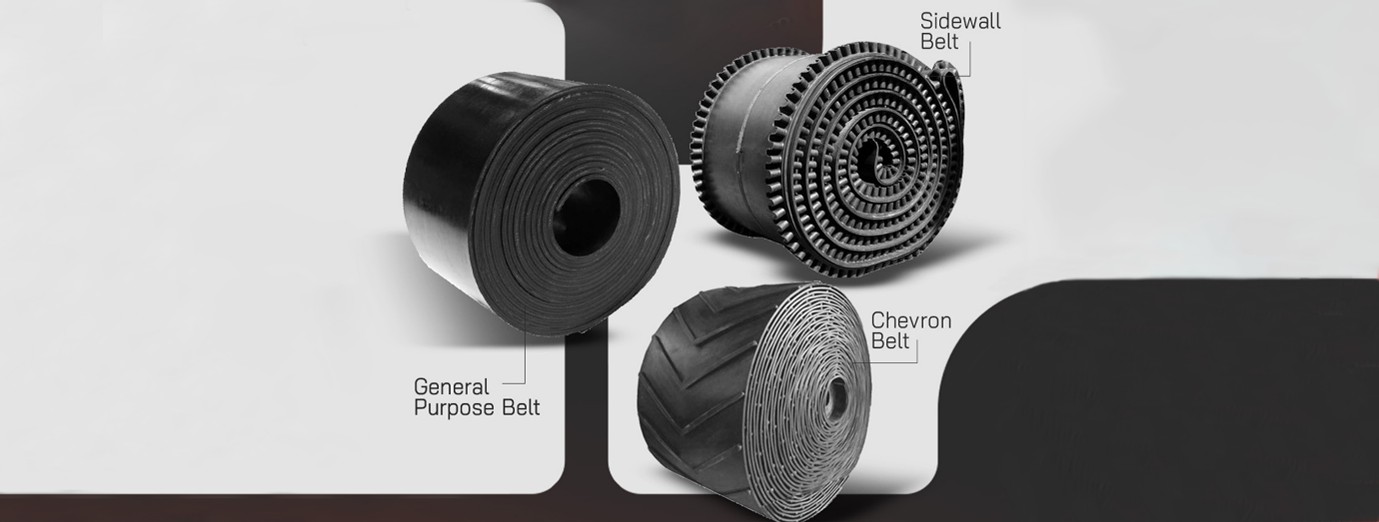

Jenis Conveyor Belt Berdasarkan Desain / Aplikasinya
-

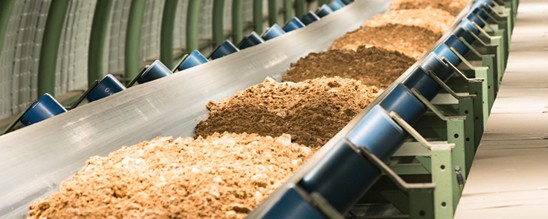

General Purpose Conveyor Belt
Jenis ini merupakan conveyor belt standar yang Digunakan untuk aplikasi umum. Biasanya digunakan untuk material non-khusus seperti pasir, kerikil, dan barang kemasan.
Keunggulan:
-
- Serbaguna
- Biaya relatif rendah
- Mudah dalam perawatan

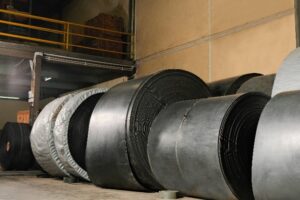

General purpose Durabelt EP 125 untuk pemindahan beban berat (heavy duty) tersedia ready stock di Central Technic sebagai distributor, sebagaimana conveyor Vazpac EP 100 untuk pemakaian ringan hingga sedang. Untuk spesifikasi khusus seperti tahan abrasi, tahan panas, tahan minyak dengan berbagai Standar International seperti JIS, DIN, AS (Grade M, JIS G, DIN-X, DIN-Y dlsb) bisa didapatkan melalui pemesanan terlebih dahulu. Beberapa merek yang telah dikenal luas adalah Bando, Bridgestone, Continental. Selain itu mulai bermunculan merek-merek alternatif yang tidak kalah dari sisi kualitas seperti Yokohama, DRB maupun Durabelt Rubber Conveyor Belts.

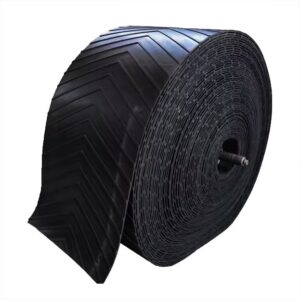

- Chevron Conveyor Belt
Chevron belt memiliki pola berbentuk V atau U pada permukaan belt yang berfungsi untuk mencegah material tergelincir, terutama pada sudut kemiringan tertentu.
Aplikasi:
-
- Pengangkutan material curah pada kemiringan
- Industri pertanian dan pertambangan
Keunggulan:
-
- Meningkatkan daya cengkeram
- Mengurangi tumpahan material

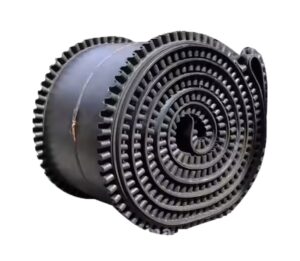

- Sidewall Conveyor Belt
Sidewall conveyor belt dilengkapi dengan dinding samping (sidewall) dan cleat untuk mengangkut material dalam kondisi vertikal atau dengan kemiringan tinggi.
Aplikasi:
-
- Industri pertambangan
- Pabrik semen
- Industri beton pra cetak (precast)
Keunggulan:
-
- Mampu mengangkut material dalam ruang terbatas
- Mengurangi kebutuhan ruang horizontal

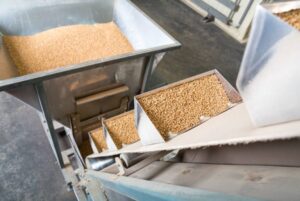

- Bucket Elevator
Bucket elevator digunakan untuk mengangkat material secara vertikal menggunakan bucket yang terpasang pada belt.
Aplikasi:
-
- Industri makanan (biji-bijian) / pakan ternak
- Industri semen
- Industri pupuk
Keunggulan:
-
- Efisien untuk transportasi vertikal
- Cocok untuk material granular dan bubuk
Jenis Conveyor Belt Berdasarkan Material yang Dibawa
- Oil Resistant Conveyor Belt
Digunakan untuk material yang mengandung minyak seperti kedelai, minyak sawit, atau produk kimia tertentu.
Karakteristik:
-
- Tahan terhadap penetrasi minyak
- Tidak mudah mengembang atau rusak

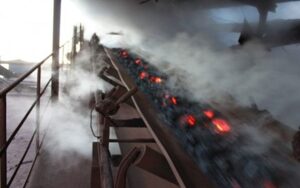

- Heat Resistant Conveyor Belt
Dirancang untuk mengangkut material bersuhu tinggi seperti klinker semen atau abu panas.
Karakteristik:
-
- Tahan terhadap suhu tinggi (hingga 200°C atau lebih)
- Tidak mudah retak akibat panas
- Fire Retardant Conveyor Belt
Digunakan di lingkungan yang berisiko kebakaran tinggi seperti tambang bawah tanah dan material yang mudah membara.
Karakteristik:
-
- Tidak mudah terbakar
- Memiliki sifat self-extinguishing (memadamkan material yang membara)
- Abrasion Resistant Conveyor Belt
Digunakan untuk material yang bersifat abrasif seperti batu, pasir, dan mineral.
Karakteristik:
-
- Ketahanan tinggi terhadap gesekan
- Umur pakai lebih panjang

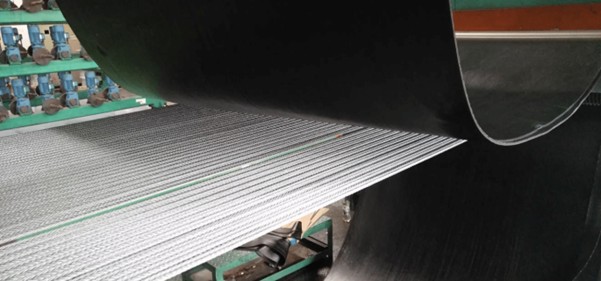

- Steel Cord Conveyor Belt
Jenis ini menggunakan kabel baja sebagai karkas utama, memberikan kekuatan tarik yang sangat tinggi.
Karakteristik:
-
- Tensile strength sangat tinggi
- Cocok untuk jarak panjang dan beban berat
- Minim elongasi (perpanjangan)
Keunggulan Rubber Conveyor Belt
Rubber conveyor belt memiliki beberapa keunggulan dibandingkan jenis belt lainnya:
- Fleksibilitas tinggi
- Tahan terhadap berbagai kondisi lingkungan
- Dapat disesuaikan dengan kebutuhan industri
- Umur pakai panjang
- Perawatan relatif mudah
Pemilihan Conveyor Belt yang Tepat
Dalam memilih conveyor belt, beberapa faktor penting yang perlu diperhatikan antara lain:
- Jenis material yang diangkut
- Kapasitas dan kecepatan conveyor
- Kondisi lingkungan (suhu, kelembaban, bahan kimia)
- Sudut kemiringan
- Panjang dan lebar belt
- Tensile strength yang dibutuhkan
Pemilihan yang tepat akan meningkatkan efisiensi operasional dan mengurangi biaya perawatan.
Perawatan dan Maintenance
Agar conveyor belt dapat beroperasi secara optimal, diperlukan perawatan rutin, seperti:
- Pemeriksaan kondisi belt secara berkala
- Pembersihan dari material sisa
- Penyelarasan (alignment)
- Penggantian bagian yang aus
- Pelumasan komponen pendukung
Maintenance yang baik akan memperpanjang umur belt dan mencegah downtime.
Kesimpulan
Rubber conveyor belt merupakan komponen penting dalam berbagai industri modern. Dengan berbagai jenis dan spesifikasi yang tersedia, conveyor belt dapat disesuaikan dengan kebutuhan spesifik setiap aplikasi. Mulai dari general purpose hingga specialized belt seperti heat resistant dan steel cord, setiap jenis memiliki fungsi dan keunggulan masing-masing.
Pemahaman tentang tensile strength, jenis desain, serta klasifikasi berdasarkan material yang diangkut sangat penting dalam memilih conveyor belt yang tepat. Dengan pemilihan dan perawatan yang baik, conveyor belt dapat meningkatkan efisiensi operasional, mengurangi biaya, dan memastikan kelancaran proses produksi.
Salah dalam memilih rubber conveyor belts sangat berdampak pada produktivitas operasional dan efisiensi karena akan sering melakukan penggantian. Pastikan untuk memilih rubber conveyor belts Durabelt sebagai solusi yang tidak hanya efektif namun juga efisien. Hubungi Central Technic yang ada di kota Surabaya dan Jakarta untuk informasi lebih lanjut mengenai Durabelt.
Sumber :
FAQ
- Bagaimana cara memilih rubber conveyor belt yang tepat?
Pemilihan tergantung pada:
-
- Jenis material yang dipindahkan
- Suhu lingkungan
- Kondisi operasional
- Kapasitas beban
- Kecepatan conveyor
2. Berapa umur pakai rubber conveyor belt?
Umur pakai bervariasi tergantung kualitas belt dan kondisi penggunaan, namun umumnya bisa bertahan antara 2 hingga 5 tahun dengan perawatan yang baik. Tergantung:
-
- Kondisi operasional
- Jenis material
- Kualitas belt
- Sistem perawatan
3. Bagaimana cara merawat rubber conveyor belt?
- Lakukan pemeriksaan rutin
- Pastikan alignment benar
- Bersihkan belt secara berkala
- Hindari overload
- Gunakan belt yang sesuai dari jenis dan kualitas (grade)
4. Apa perbedaan rubber conveyor belt dengan PVC conveyor belt?
Rubber belt lebih tahan terhadap beban berat dan kondisi ekstrem, sedangkan PVC belt lebih ringan dan sering digunakan di industri makanan atau ringan.

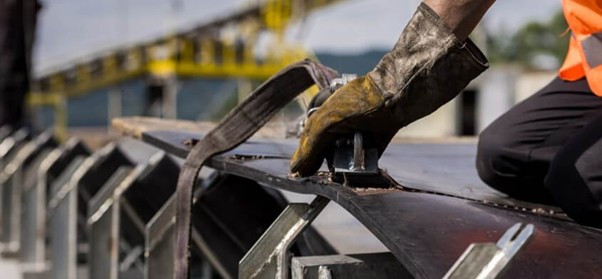

5. Apakah rubber conveyor belt bisa disambung?
Ya, belt dapat disambung menggunakan metode seperti:
-
- Hot splicing
- Cold splicing
