Panduan Tyre Coupling untuk Pompa

Apa itu Tyre Coupling?

Tyre coupling adalah jenis flexible coupling yang menggunakan elemen elastomer berbentuk ban (tyre) dari karet atau polyurethane untuk menghubungkan poros motor dengan poros pompa. Elemen elastomer ini berfungsi mentransmisikan torsi sekaligus menyerap getaran, kejutan (shock load), dan mengkompensasi sedikit ketidaksejajaran (misalignment) antara kedua poros.

Tyre coupling banyak digunakan pada:

- - Pompa sentrifugal
  - Fan dan blower
  - Conveyor
  - Kompresor ringan
  - Mixer dan agitator

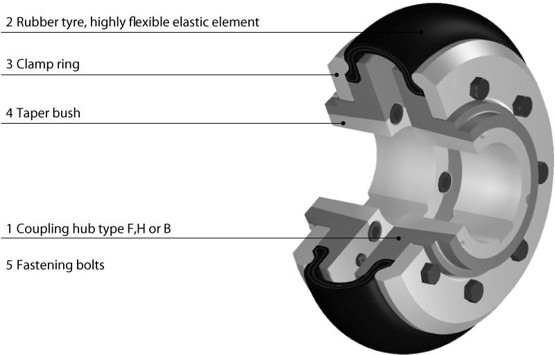

Cara Kerja

Motor menghasilkan putaran yang diteruskan ke flange pertama. Torsi kemudian diteruskan melalui elemen karet (tyre) menuju flange kedua yang terhubung ke pompa.

Karena menggunakan elemen elastomer, coupling mampu:

- - Meredam getaran motor
  - Mengurangi beban ke bearing
  - Mengurangi suara (noise)
  - Menahan sedikit kesalahan alignment

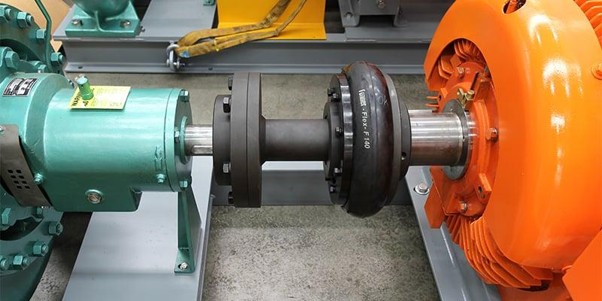

Contoh Kasus Pemasangan Pompa

Misalkan terdapat spesifikasi berikut.

Motor:

- - Daya = 22 kW
  - Putaran = 450 rpm

Pompa:

- - Centrifugal pump
  - Service factor = 1,3

Hitung torsi yang harus ditransmisikan.

Langkah 1. Hitung Torsi Motor

Rumus:

dimana

- - - T = torsi (Nm)
    - P = daya (kW)
    - n = rpm

Langkah 2. Gunakan Service Factor

Karena pompa mengalami beban start dan variasi beban ringan, gunakan service factor 1,3

T_design=145×1,3

T_design= 189 Nm

Artinya coupling minimal harus mampu mentransmisikan sekitar 190 Nm.

Langkah 3. Memilih Coupling

Misalnya katalog menunjukkan:

Ukuran Tyre Coupling	Rated Torque
Size 40	140 Nm
Size 50	220 Nm
Size 60	380 Nm

Karena kebutuhan 190 Nm, maka dipilih Size 50.

Mengapa Tyre Coupling Cocok untuk Pompa?

Pada pompa sentrifugal sering terjadi:

- - getaran dari impeller
  - ketidaksejajaran kecil akibat pondasi
  - ekspansi termal
  - hentakan saat start motor

Tyre coupling membantu:

- - menyerap getaran
  - memperpanjang umur bearing
  - mengurangi kerusakan mechanical seal
  - mengurangi beban pada poros

Misalignment yang Dapat Ditoleransi

Secara umum

Jenis Misalignment	Kisaran
Angular	3–4°
Parallel	3–6 mm
Axial	4–8 mm

Nilai aktual bergantung pada ukuran dan merek coupling.

Kelebihan Tyre Coupling
1. Sangat Baik Menyerap Getaran

Elastomer bekerja seperti pegas sehingga getaran motor tidak langsung diteruskan ke pompa.

1. Mengurangi Shock Load

Saat motor start, torsi awal cukup besar. Tyre coupling mampu meredam hentakan tersebut.

1. Toleransi Misalignment Besar

Tidak perlu alignment yang sangat presisi seperti gear coupling.

1. Tidak Memerlukan Pelumasan

Tidak ada grease. Perawatan menjadi sederhana.

1. Mudah Mengganti Elemen Karet

Biasanya cukup melepas baut flange. Motor tidak perlu dipindahkan jauh.

1. Mengurangi Noise

Karena elastomer menyerap getaran

Kekurangan Tyre Coupling

1. Karet Memiliki Umur Terbatas

Panas, oli, atau bahan kimia dapat mempercepat kerusakan elastomer.

1. Tidak Cocok untuk Torsi Sangat Besar

Untuk aplikasi heavy-duty seperti rolling mill atau crusher, gear coupling lebih sesuai.

1. Tidak Tahan Temperatur Tinggi

Umumnya suhu kerja sekitar 70–80°C (tergantung material elastomer). Pada suhu lebih tinggi, elastomer dapat mengeras atau retak sehingga umur pakainya berkurang.

1. Tidak Cocok untuk Putaran Sangat Tinggi

Pada putaran tinggi diperlukan balancing yang lebih ketat.

Penyebab Kerusakan Tyre Coupling

Beberapa penyebab yang sering dijumpai:

- - alignment buruk
  - overload
  - elemen karet menua
  - terkena oli
  - temperatur tinggi
  - baut flange longgar

Gejala:

- - getaran meningkat
  - suara berisik
  - retak pada tyre
  - serpihan karet
  - pompa sering trip akibat getaran

Alternatif Coupling yang Lebih Ekonomis

Berikut beberapa pilihan yang umumnya lebih ekonomis dibanding tyre coupling untuk aplikasi pompa ringan hingga menengah.

Jenis Coupling	Harga	Perawatan	Kemampuan Redam Getaran	Aplikasi
Jaw Coupling	Sangat ekonomis	Rendah	Baik	Pompa kecil–menengah
Pin Bush Coupling	Ekonomis	Sedang	Baik	Pompa dan blower
Tyre Coupling	Menengah	Rendah	Sangat baik	Pompa sedang–besar
Grid Coupling	Lebih mahal	Sedang	Sangat baik	Shock load tinggi
Gear Coupling	Mahal	Tinggi	Rendah	Torsi besar

1. Jaw Coupling

Kelebihan:

- - - Harga paling ekonomis.
    - Mudah diperoleh.
    - Penggantian spider cepat.
    - Perawatan sederhana.

Kekurangan:

- - - Toleransi misalignment lebih kecil dibanding tyre coupling.
    - Tidak sebaik tyre coupling dalam meredam getaran.

Sangat cocok untuk pompa hingga sekitar 15–30 kW dengan beban relatif stabil.

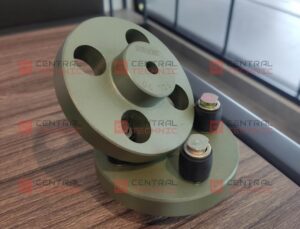

1. Pin Bush Coupling / FCL

Menggunakan pin baja dengan bushing karet.

Lebih murah daripada tyre coupling dan cukup baik untuk pompa berukuran sedang.

1. Grid Coupling

Menggunakan pegas baja (grid spring).

Lebih mahal tetapi mampu menahan shock load yang tinggi.

1. Gear Coupling

Digunakan jika:

- - - torsi sangat besar,
    - ukuran pompa besar,
    - kondisi operasi berat.

Namun memerlukan pelumasan berkala dan biaya perawatan lebih tinggi.

Kesimpulan

Tyre coupling merupakan pilihan yang sangat baik untuk menghubungkan motor dan pompa karena mampu mentransmisikan torsi sekaligus meredam getaran, mengurangi shock load, dan mengakomodasi sedikit misalignment. Pada contoh motor 22 kW, 1.450 rpm, kebutuhan torsi desain sekitar 190 Nm, sehingga coupling dipilih berdasarkan rated torque yang melebihi nilai tersebut dengan mempertimbangkan service factor.

Jika prioritas utama adalah biaya awal yang rendah, jaw coupling atau pin bush coupling sering menjadi alternatif yang lebih ekonomis. Namun, bila aplikasi memiliki getaran tinggi, sering start-stop, atau membutuhkan perlindungan lebih terhadap bearing dan mechanical seal, tyre coupling umumnya memberikan biaya kepemilikan (life cycle cost) yang lebih baik meskipun harga awalnya lebih tinggi.

Dapatkan tyre coupling merek Challenge (UK) berkualitas tinggi di Central Technic. Elastomer tyre coupling Challenge memiliki lapisan benang penguat (fabric reinforcement) di bagian dalam karet sehingga lebih awet dan meningkatkan kinerja.
