Unit Material Handling untuk Rubber Conveyor Belts: Komponen, Fungsi, dan Integrasi Sistem

MENGENAL KOMPONEN PENDUKUNG SISTEM CONVEYOR TERMASUK HEAVY DUTY ROLLERS, IMPACT ROLLERS PULLEY DRUMS DAN BRACKETS

Dalam dunia industri modern, sistem material handling memegang peranan penting dalam menunjang efisiensi operasional. Salah satu sistem yang paling umum digunakan adalah rubber conveyor belt atau sabuk konveyor berbahan karet. Sistem ini banyak diterapkan di berbagai sektor industri seperti pertambangan, semen, pembangkit listrik, manufaktur, infrastruktur, hingga industri pakan ternak.

Keberhasilan operasional conveyor belt tidak hanya ditentukan oleh kualitas belt itu sendiri, tetapi juga oleh berbagai komponen pendukung yang bekerja secara terintegrasi. Artikel ini akan membahas secara mendalam unit material handling pada rubber conveyor belt, meliputi motor, reducer, pillow block, power lock (eastlock), pulley, v-belts, head dan tail pulley termasuk pulley lagging, heavy duty rollers, impact rollers, return rollers, belt cleaner, serta komponen penting lainnya.

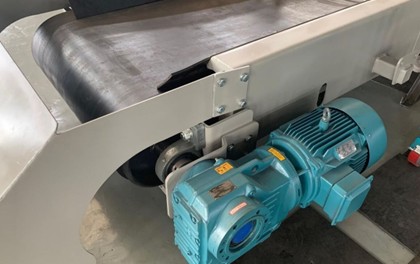

1. Motor sebagai Penggerak Utama

Motor merupakan sumber tenaga utama dalam sistem conveyor belt. Motor listrik umumnya digunakan karena efisiensi dan kemudahan pengoperasiannya. Fungsi utama motor adalah mengubah energi listrik menjadi energi mekanik untuk menggerakkan sistem conveyor.

Dalam pemilihan motor, beberapa faktor penting harus diperhatikan, antara lain:

• • Daya (power) yang dibutuhkan
  • Kecepatan putar (RPM)
  • Torsi
  • Kondisi lingkungan kerja (debu, panas, kelembaban)

Motor yang digunakan biasanya adalah motor induksi 3 phase karena lebih tahan lama dan memiliki performa stabil untuk beban berat.















2. Reducer (Gearbox)

Reducer atau gearbox berfungsi untuk menurunkan kecepatan putaran motor dan meningkatkan torsi. Hal ini penting karena conveyor belt membutuhkan putaran yang relatif lambat tetapi dengan tenaga yang besar.

Jenis reducer yang umum digunakan:

• • Helical gearbox
  • Worm gearbox
  • Planetary gearbox

Pemilihan reducer harus disesuaikan dengan kebutuhan beban dan karakteristik conveyor. Reducer yang tepat akan meningkatkan efisiensi dan memperpanjang umur sistem.

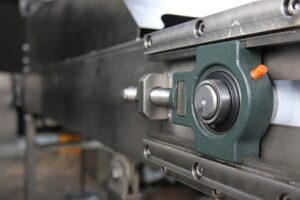

3. Pillow Block Bearing

Pillow block adalah housing bearing yang berfungsi menopang shaft (poros) agar dapat berputar dengan stabil. Komponen ini sangat penting dalam menjaga kesejajaran (alignment) dan mengurangi gesekan.

Keunggulan pillow block:

• • Mudah dipasang dan dirawat
  • Mampu menahan beban radial dan aksial
  • Tersedia dalam berbagai ukuran dan tipe

Pillow block biasanya ditempatkan pada shaft pulley dan roller.

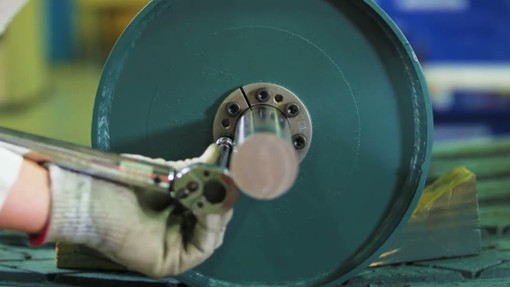

4. Power Lock (Eastlock)

Power lock atau sering disebut juga sebagai eastlock adalah perangkat pengunci yang digunakan untuk menghubungkan shaft dengan komponen lain seperti pulley tanpa menggunakan key (pasak).

Keunggulan power lock:

• • Distribusi beban merata
  • Menghindari keausan akibat keyway
  • Mudah dalam pemasangan dan pelepasan

Komponen ini sangat membantu dalam meningkatkan keandalan sistem dan mengurangi downtime. Power lock dari CHALLENGE, UK yang kuat dan tahan lama namun tetap terjangkau tersedia di Central Technic sebagai distributor produk CHALLENGE.

5. Pulley dalam Sistem Conveyor

Pulley merupakan komponen vital yang berfungsi sebagai penggerak dan pengarah belt. Beberapa jenis pulley dalam conveyor system antara lain:

• • Head Pulley

Head pulley terletak di bagian ujung discharge (keluaran). Pulley ini biasanya terhubung langsung dengan motor dan reducer, sehingga berfungsi sebagai penggerak utama belt.

• • Tail Pulley

Tail pulley berada di bagian ujung masuk (inlet). Fungsinya adalah menjaga ketegangan belt serta mengarahkan belt kembali ke arah head pulley.

• • Snub Pulley

Digunakan untuk meningkatkan sudut kontak antara belt dan head pulley, sehingga meningkatkan daya cengkeram.

• • Bend Pulley

Berfungsi mengubah arah belt.c

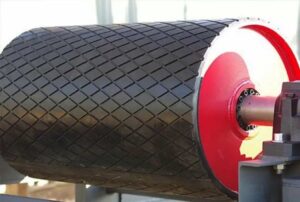

6. Pulley Lagging

Pulley lagging adalah lapisan tambahan pada permukaan pulley, biasanya terbuat dari karet atau keramik. Tujuan utama lagging adalah:

• • Meningkatkan friksi antara belt dan pulley
  • Mengurangi slip
  • Melindungi pulley dari keausan
  • Memperpanjang umur belt

Jenis pulley lagging:

• • Plain lagging
  • Diamond lagging
  • Ceramic lagging (untuk kondisi ekstrem)

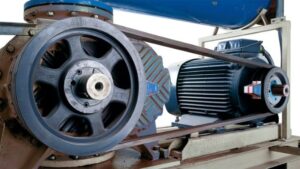

7. V-Belts



V-belt digunakan untuk mentransmisikan tenaga dari motor ke reducer atau langsung ke pulley dalam beberapa konfigurasi sistem.

Keunggulan V-belt:

• • Fleksibel
  • Mudah dipasang
  • Mampu meredam getaran

Namun, V-belt membutuhkan perawatan rutin seperti pengecekan ketegangan dan kondisi permukaan.

8. Roller dalam Conveyor System

Roller adalah komponen yang mendukung dan memandu pergerakan belt. Terdapat beberapa jenis roller yang memiliki fungsi berbeda:

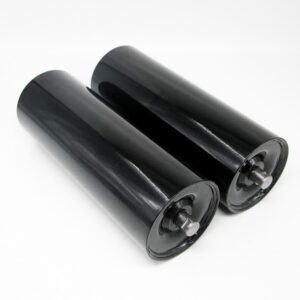

• • Heavy Duty Rollers

Digunakan untuk menahan beban berat, biasanya pada industri pertambangan dan material curah. Roller ini dirancang dengan struktur kuat dan tahan terhadap tekanan tinggi.

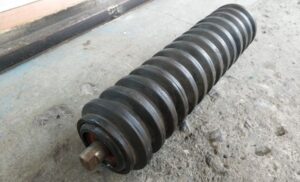

• • Impact Rollers

Ditempatkan di area loading (titik jatuh material). Roller ini dilapisi karet untuk menyerap energi benturan, sehingga melindungi belt dari kerusakan.

• • Return Rollers

Digunakan pada sisi bawah belt (return side). Fungsinya adalah menopang belt yang kembali ke arah tail pulley.

• • Guide rollers

komponen berbentuk rol (silinder) yang berfungsi untuk mengarahkan, menstabilkan, dan menjaga posisi material atau sabuk (belt) agar tetap berada pada jalur yang benar selama proses pengoperasian.

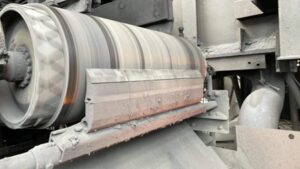

9. Belt Cleaner

Belt cleaner adalah alat pembersih belt yang berfungsi menghilangkan sisa material yang menempel pada belt setelah proses discharge.

Jenis belt cleaner:

• • Primary cleaner (dipasang di head pulley)
  • Secondary cleaner (dipasang setelah primary cleaner)

Manfaat penggunaan belt cleaner:

• • Mengurangi penumpukan material
  • Mencegah kerusakan belt
  • Menjaga kebersihan area kerja

10. Struktur Rangka (Frame)

Struktur rangka adalah kerangka utama yang menopang seluruh sistem conveyor. Biasanya terbuat dari baja struktural yang kuat dan tahan terhadap beban serta kondisi lingkungan.

Fungsi utama:

• • Menjaga kestabilan sistem
  • Menopang roller dan pulley
  • Menyediakan jalur pergerakan belt

11. Bracket (dudukan/idler frame)

Pada roller conveyor adalah komponen struktural yang berfungsi menopang roller agar tetap pada posisi dan sudut yang tepat, sekaligus menahan beban material dan belt. Desain bracket sangat memengaruhi stabilitas, umur pakai roller, serta tracking belt.

Berikut penjelasan untuk sistem 2 roller dan 3 roller serta cara pemilihannya:

1. Bracket Sistem 2 Roller (Flat / Trough Shallow)

Karakteristik :

1. 1. 1. Terdiri dari 2 roller (kiri dan kanan).
      2. Sudut kemiringan kecil atau bahkan datar (0–10°).
      3. Belt cenderung flat atau sedikit cekung.

Fungsi & Penggunaan

Cocok untuk:

1. 1. 1. Material ringan
      2. Kapasitas kecil–menengah
      3. Conveyor pendek

Kelebihan :

1. 1. 1. Desain sederhana dan murah
      2. Perawatan mudah
      3. Gesekan relatif kecil

Kekurangan

1. 1. 1. Kapasitas angkut terbatas
      2. Material mudah tumpah (karena belt tidak terlalu cekung)
      3. Kurang stabil untuk beban berat

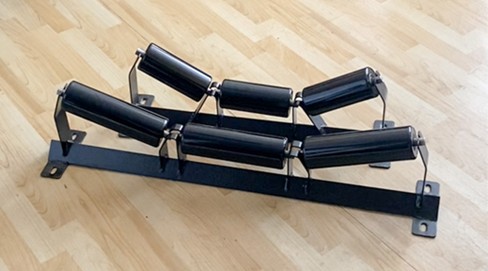

2. Bracket Sistem 3 Roller (Troughing Idler)

Terdiri dari: 1 roller tengah (horizontal) dan 2 roller samping (miring 20°–45°) membentuk trough (cekungan) pada belt

Fungsi & Penggunaan

Digunakan untuk:

• • • Material curah (bulk material)
    • Kapasitas besar

Umum di:

• • • Tambang (batubara, bijih besi)
    • Semen
    • Pupuk

Kelebihan

• • • Kapasitas angkut jauh lebih besar
    • Material lebih stabil (tidak mudah tumpah)
    • Efisien untuk jarak panjang

Kekurangan :

• • • Lebih mahal
    • Desain dan instalasi lebih kompleks
    • Perawatan lebih banyak

3. Komponen Utama Bracket

1. 1. 1. Baik sistem 2 maupun 3 roller biasanya terdiri dari:
      2. Frame (baja kanal / plat)
      3. Dudukan bearing roller
      4. Lubang mounting ke stringer conveyor
      5. Pengatur sudut (untuk troughing)



4. Faktor Pemilihan Bracket

Pemilihan bracket tidak boleh sembarangan—harus disesuaikan dengan kondisi operasi:

1. Jenis Material

• • • Halus & ringan → 2 roller cukup
    • Curah (pasir, batu, bijih) → 3 roller wajib

2. Kapasitas (TPH)

• • • < 100 TPH → bisa 2 roller
    • 100 TPH → umumnya 3 roller

3. Lebar Belt

• • • Belt lebar → lebih cocok 3 roller
    • Belt sempit → 2 roller masih cukup

4. Sudut Troughing

• • • 20° → material ringan
    • 35° → umum (standar tambang)
    • 45° → kapasitas tinggi, material stabil

5. Jarak Antar Idler (Idler Spacing)

• • • Beban berat → jarak lebih rapat
    • Beban ringan → bisa lebih renggang

6. Lingkungan Operasi

• • • Basah / korosif → gunakan material galvanis / coating
    • Tambang → wajib heavy-duty frame
    • Kecepatan tinggi → perlu alignment lebih presisi, biasanya lebih aman pakai 3 roller

12. Take-Up System

Take-up system berfungsi untuk menjaga ketegangan belt agar tetap optimal. Sistem ini sangat penting untuk mencegah slip dan menjaga kinerja conveyor.

Jenis take-up:

• • Manual take-up
  • Gravity take-up
  • Automatic take-up

13. Skirt Rubber dan Sealing System

Skirt rubber digunakan pada area loading untuk mencegah material tumpah keluar dari belt. Sistem sealing ini membantu meningkatkan efisiensi dan menjaga kebersihan.

14. Chute dan Feeding System
    Chute adalah saluran tempat material jatuh ke belt. Desain chute yang baik akan:
    • Mengurangi keausan belt
    • Menghindari material spillage
    • Mengontrol aliran material

15. Safety Devices


    Keselamatan merupakan aspek penting dalam sistem conveyor. Beberapa perangkat keselamatan yang umum digunakan:

    • Emergency stop switch
    • Belt misalignment switch
    • Speed sensor
    • Pull cord switch

16. Integrasi Sistem

Semua komponen yang telah dibahas harus bekerja secara terintegrasi untuk mencapai performa optimal. Kesalahan dalam satu komponen dapat mempengaruhi keseluruhan sistem.

Faktor penting dalam integrasi:

• • Alignment yang tepat
  • Pemilihan material sesuai kebutuhan
  • Perawatan rutin
  • Monitoring sistem secara berkala

Kesimpulan

Unit material handling pada rubber conveyor belt merupakan sistem kompleks yang terdiri dari berbagai komponen penting seperti motor, reducer, pulley, roller, belt cleaner, dan lainnya. Setiap komponen memiliki fungsi spesifik yang saling mendukung untuk memastikan sistem berjalan dengan efisien, aman, dan tahan lama.

Pemahaman mendalam mengenai setiap komponen serta integrasinya sangat penting bagi para engineer dan praktisi industri. Dengan pemilihan komponen yang tepat, desain yang optimal, serta perawatan yang rutin, sistem conveyor dapat beroperasi secara maksimal dan memberikan kontribusi signifikan terhadap produktivitas industri.
